BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів і процесу заряджання/розряджання батареї.

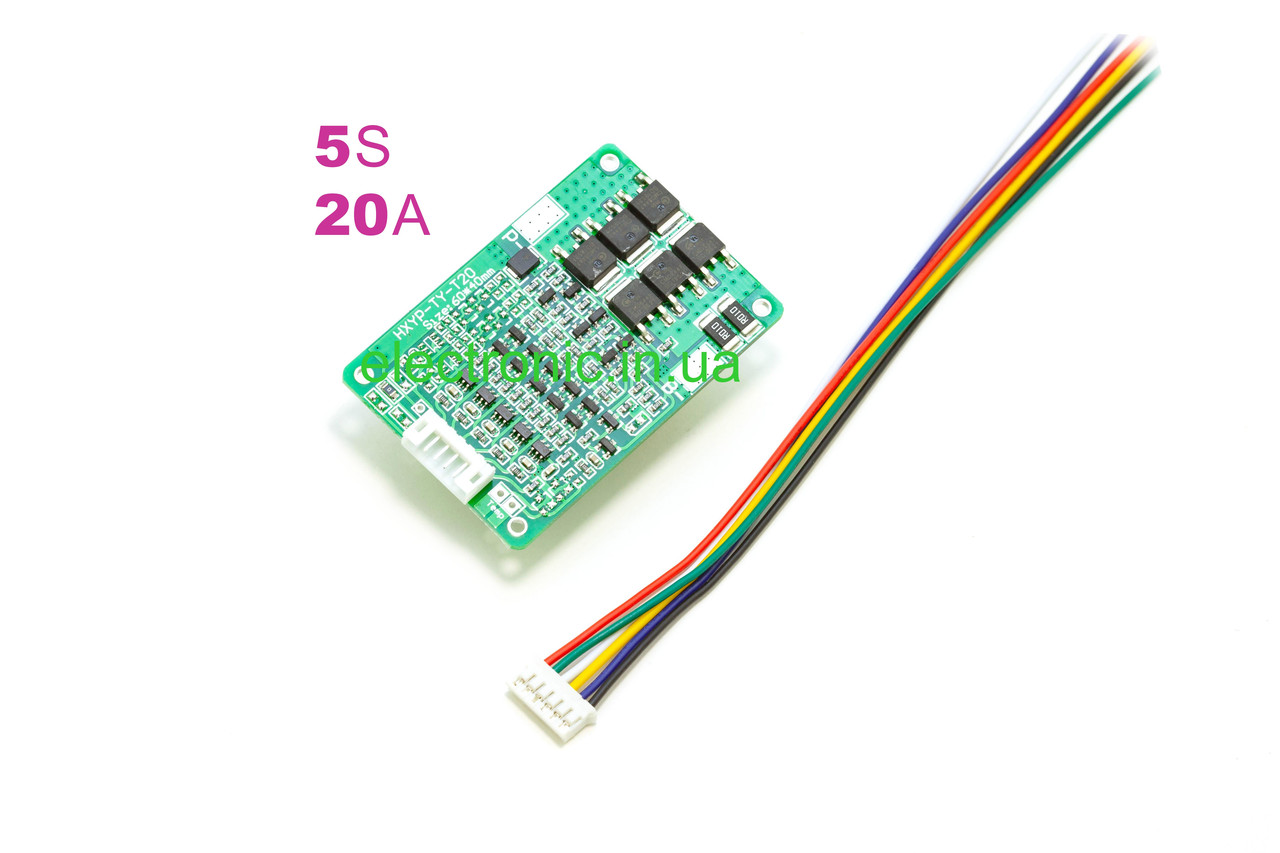

До модуля HX-5S-TY-T20 під'єднується одночасно п'ять акумуляторів (18650). Особливостями цього контролера заряду є: захист від короткого замикання та захист від перерозряджання та перезарядження. Максимальний робочий струм цього BMS контролера становить 15 А, пусковий струм може досягати 20 А, а струм спокою водночас не перевищує 30 мкА. Вимкнення заряду акумулятора відбувається за досягнення напруги 4,25 В, а розряду у разі зниження напруги до 2,5 В.
Схема під'єднання модуля:
Схема під'єднання BMS модуля HX-5S-TY-T20
У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.
Напруга живлення модуля становить 21 В. Зверніть увагу, що цей модуль не є зарядним пристроєм.
Технічні параметри контролера заряду HX-5S-TY-T20:
Модель HX-5S-TY-T20
Кількість акумуляторів 5
Напруга заряду, В 21
Верхній поріг вимкнення заряду, В 4,25 ± 0,05
Нижній поріг вимкнення розряду, В 2,5 ± 0,05
Робочий струм, А 15
Максимальний робочий струм, А 20
Струм спокою, не більш ніж мкА 30
Розміри модуля, мм 60 x 40 x 3,6
