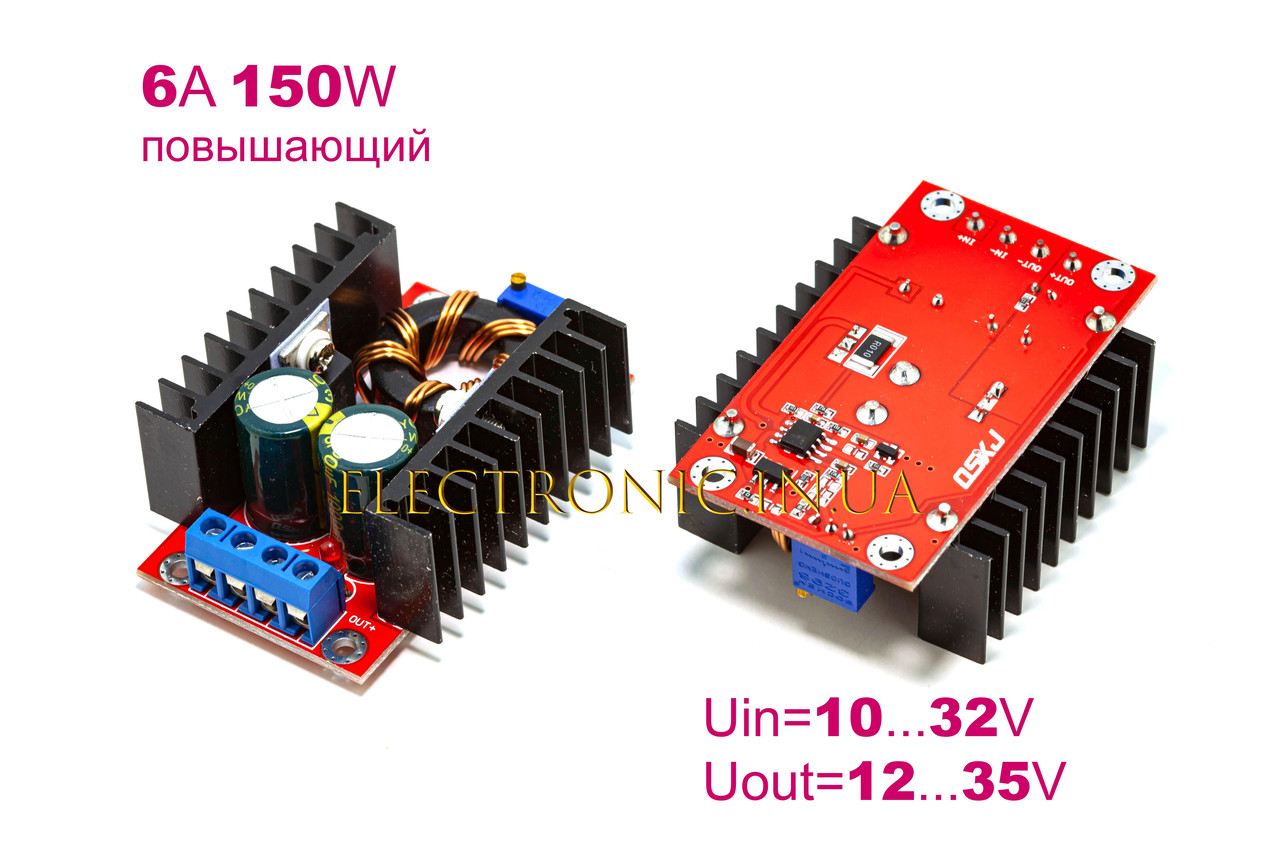

Підвищуючий перетворювач інвертор 150W. Вхідна напруга 10-32V, вихідна - 12-35V.

Даний підвищуючий перетворювач 150W призначений для зміни вихідної напруги постійного струму. За допомогою даного модуля можна спроектувати блок живлення, забезпечити живлення потужних світлодіодів і т. д. Також конвертер напруги підійде для ремонту електронних пристроїв або зарядки різних портативних пристроїв.

Перед підключенням модуля до пристрою необхідно відрегулювати значення вихідної напруги за допомогою многооборотного підлаштування резистора. Мікросхема модуля володіє захистом від перегріву (відключається при великій температурі) і обмеженням робочого струму. Максимальна вихідна потужність перетворювача напруги становить 100 Вт, а вихідна сила струму 6 А при звичайному охолодженні. Коефіцієнт пульсацій 2%, а ККД становить до 94%. Радіатор вже вмонтований на корпусі мікросхеми. У випадку, якщо потужність модуля перевищує 100 Вт, а сила струму 6 А, то необхідно встановити додаткове охолодження. Максимальна потужність з додатковим охолодженням складає 150 Вт, відповідно сила струму 10 А.

Підключається перетворювач до гвинтових клем досить просто. Призначення висновків клем:

IN+: вхідна напруга 10 - 32 В
IN-: «земля»
OUT+: вихідна напруга 12 - 35
OUT-: «земля»

Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 10 до 32, а вихідної напруги від 12 до 35 Ст. Сигналізує про подачу живлення на модуль червоний світлодіод, який підключений до шин живлення.

Зверніть увагу: захисту від КЗ (короткого замикання) і неправильної полярності немає.

Технічні характеристики перетворювача:

Вхідна напруга, В 10 ... 32
Вихідна напруга, В 12 ... 35
Максимальна вихідна потужність, Вт 100 (150 з додатковим охолодженням)
ККД, % 94
Максимальна вихідна сила струму, А 6 (10 при додатковому охолодженні)
Струм холостого ходу, мА 25
Регулювання напруги, % 0,5
Регулювання навантаження, % 2,5
Робочий діапазон температур, °C -40 ... +85
