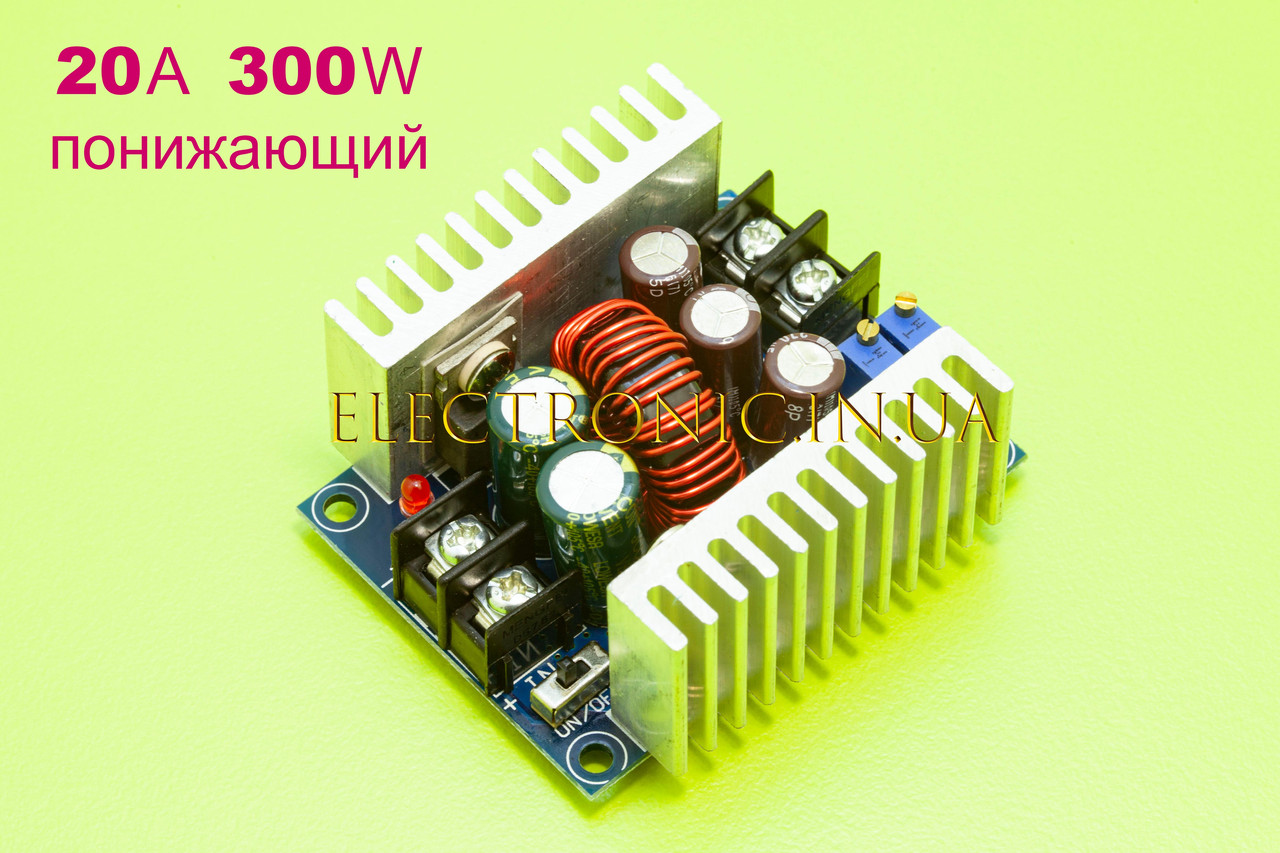

Модуль 300W 20A понижуючий buck step down DC-DC перетворювач Uin-6~40V, Uout-1.2~36V з регулюванням струму., фото 3

Модуль 300W 20A понижуючий buck step down DC-DC перетворювач Uin-6~40V, Uout-1.2~36V з регулюванням струму.

316 ₴

  • Немає в наявності
  • Код: 1249.1
Модуль 300W 20A понижуючий buck step down DC-DC перетворювач Uin-6~40V, Uout-1.2~36V з регулюванням струму.
Модуль 300W 20A понижуючий buck step down DC-DC перетворювач Uin-6~40V, Uout-1.2~36V з регулюванням струму.Немає в наявності
316 ₴
+380 (96) 230-85-47
+380 (96) 230-85-47
повернення товару протягом 14 днів за рахунок покупця

Даний модуль являє собою понижуючий перетворювач DC-DC, який перетворює значення вихідного напруга в доступному діапазоні від 1,2 до 36 Ст. Також за допомогою модуля можна встановити значення струму навантаження. Основною особливістю даного модуля є діапазон максимальної вихідної сили струму, який становить від 0,3 до 20 А. Даний перетворювач напруги призначений для живлення потужного навантаження. Регулювання струму навантаження дозволяє використовувати його в якості зарядного пристрою для різних електричних приладів. Також на базі даного модуля можна зібрати високопотужний блок живлення, для цього необхідно: замінити встановлені підстроювальні резистори, підключити цифровий вольтметр і зібрати корпус.
Плата модуля спроектована на основі транзистора IRFB3607, мікросхеми LM25116, 2 підлаштування резистора, потужних електричних конденсаторів і інших допоміжних компонентів. Мікросхема LM25116 являє собою імпульсний перетворювач напруги постійного струму компанії Texas Instruments, яка має 10 висновків і виконана в корпусі «HTSSOP-20». На платі модуля розташовано 5 потужних електролітичних конденсаторів, які необхідні для згладжування пульсацій напруги. Модуль має захист від короткого замикання і перегріву. Для захисту від переполюсовки на вхідний клемник можна встановити діод або діодний міст. Максимальна вихідна потужність з додатковим охолодженням складає 600 Вт, а ККД (коефіцієнт корисної дії) 95%. Також на платі модуля розташована кнопка EN, з допомогою якої можна включити (відключити) вихід низької напруги.

При наявності струму навантаження, значення якого вище 15 А, рекомендується встановити додаткове охолодження на елементи з великою температурою. В якості охолодження можна використовувати вентилятор, потужний радіатор і. т. д.

Регулюються значення вихідної напруги і струму навантаження з допомогою 2 будівельних резисторів:
CV: регулюється вихідна напруга
CC: регулюється вихідний струм

Джерело живлення і навантаження підключаються до плати перетворювача за допомогою 2 клемників. Призначення висновків клемників:
IN+: вхідна напруга живлення 6 - 40 В
IN-: «земля»
OUT+: вихідна напруга живлення 1,2 - 36 В
, OUT-: загальний провід навантаження


Подається живлення від зовнішнього джерела живлення постійного струму. Діапазон вхідної напруги живлення перетворювача становить від 6 до 40 В, а вихідна напруга постійного струму складає від 1,2 до 36 Ст. Сигналізує про подачу живлення червоний світлодіод, який підключений до шини живлення. Так як цей перетворювач є знижувальним, то вхідна напруга повинна бути більше значення вихідної напруги (якщо вихідна напруга менше, то на виведенні воно буде дорівнювати вхідному).


Технічні характеристики перетворювача:

Вхідна напруга, В 6 ... 40
Вихідна напруга, В 1,2 ... 36
Максимальна вихідна потужність, Вт 300
ККД, % 95
Максимальна вихідна сила струму, А 20
Вихідна пульсація, 50 мВ
Регулювання напруги, % 0,5
Регулювання навантаження, % 2,5
Робочий діапазон температур, °C -40 ... +85
Розміри модуля, мм 60 х 53 х 27







Характеристики
Основні
ВиробникBuck
